Выход есть всегда!

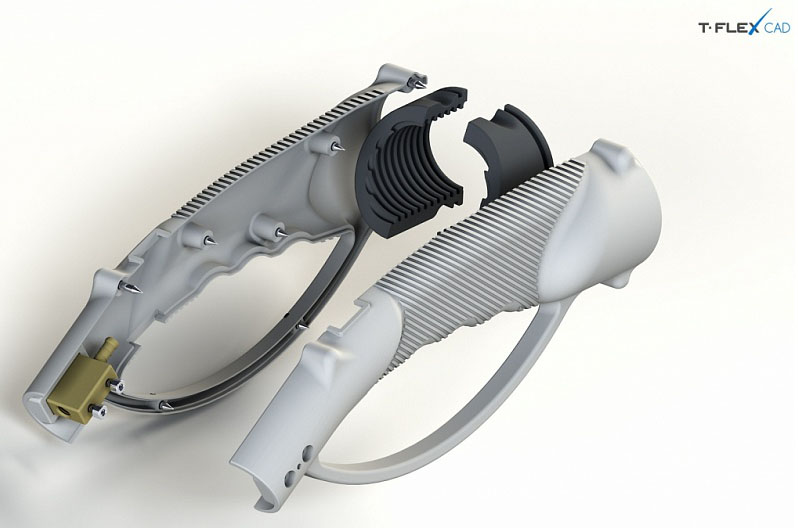

Недавно к нам обратились наши партнеры из компании «Топ Системы» с одной, достаточно нетривиальной задачей. Им необходимо было напечатать деталь, спроектированную инженерами Центра прототипирования и дизайна «МАМИ» в программе T-FLEX CAD. Казалось бы, что тут сложного?

Вся загвоздка оказалась в том, что размер детали несколько превышал размер области печати Designer PRO 250. Но мы нашли выход из этой ситуации.

Задача: необходимо напечатать модель, при этом не деля ее на части.

Размер необходимого прототипа составляет 291х127x33 мм, область печати принтера - 200х200х210 мм.

Решение:

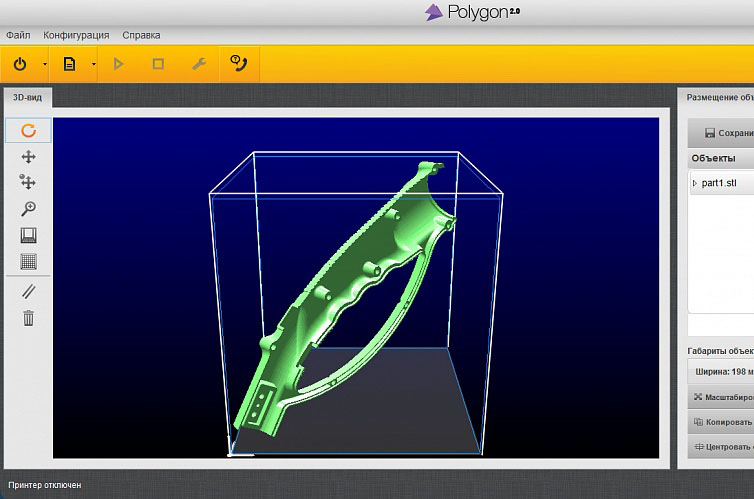

1) Берем 3D модель в формате STL и отправляем ее в Polygon 2.0.

2) Колдуем в рабочем пространстве, находим идеальное положение для детали и сохраняем в формате .stl .

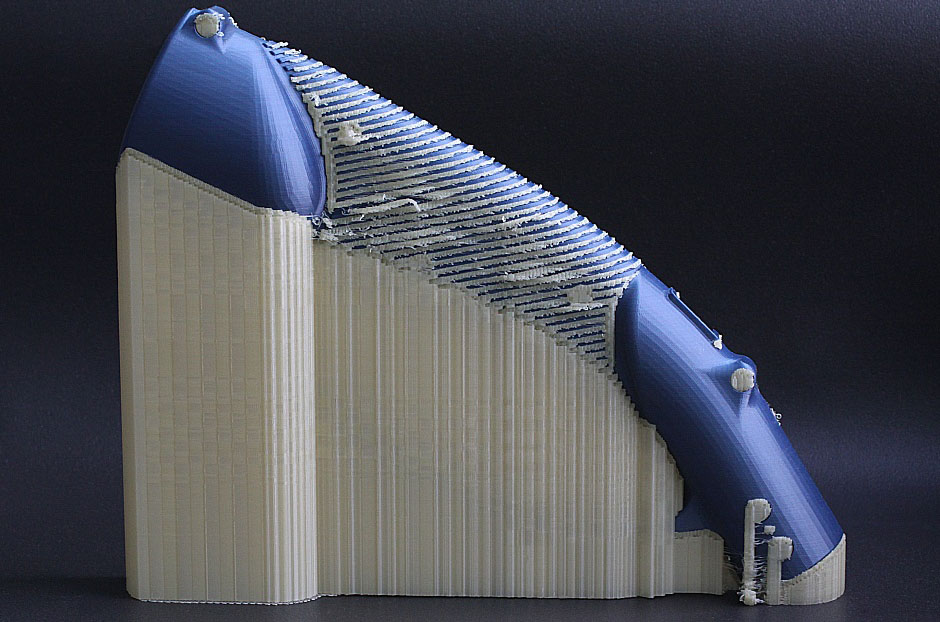

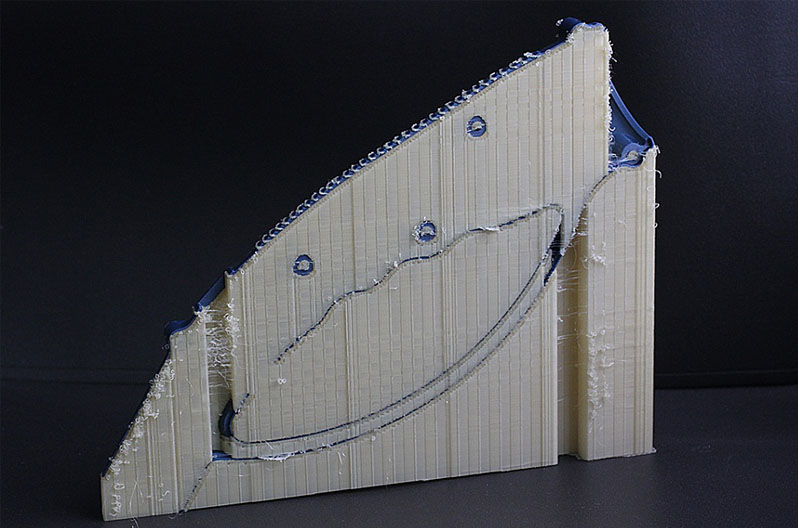

3) Далее нужно подготовить деталь для печати двумя материалами, для этого помещаем ее в KISSlicer PRO.

4) Выбираем необходимые параметры печати, в нашем случае это:

Слой: 100 микрон (0.1 мм)
Скорость: 40 мм/сек
Материалы: PLA (PICASO 3D), PVA (Esun)

5) Время печати детали в таком качестве и с заданной скоростью составило приблизительно 50 часов, поскольку одной из задач было показать качество поверхностей.

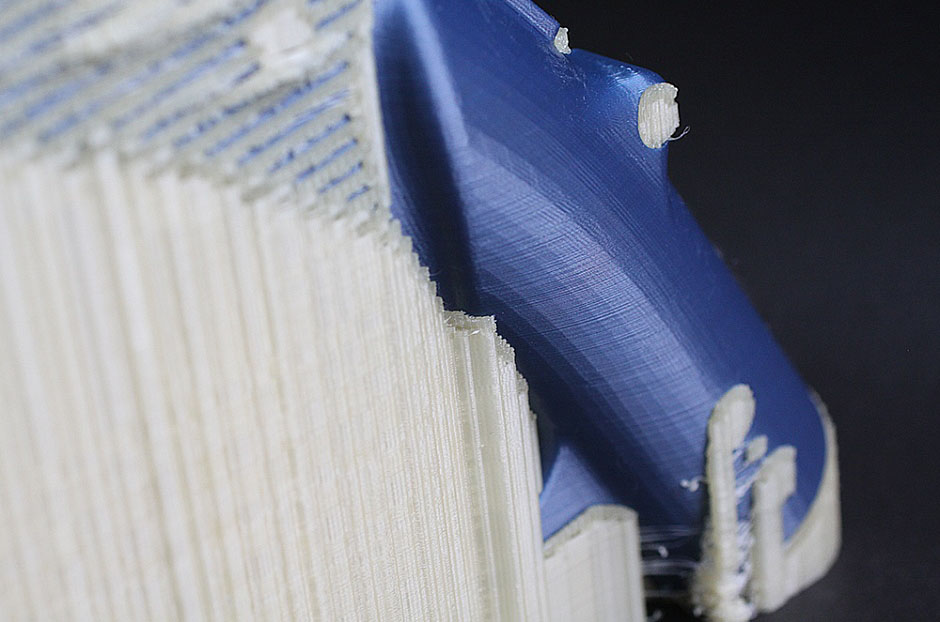

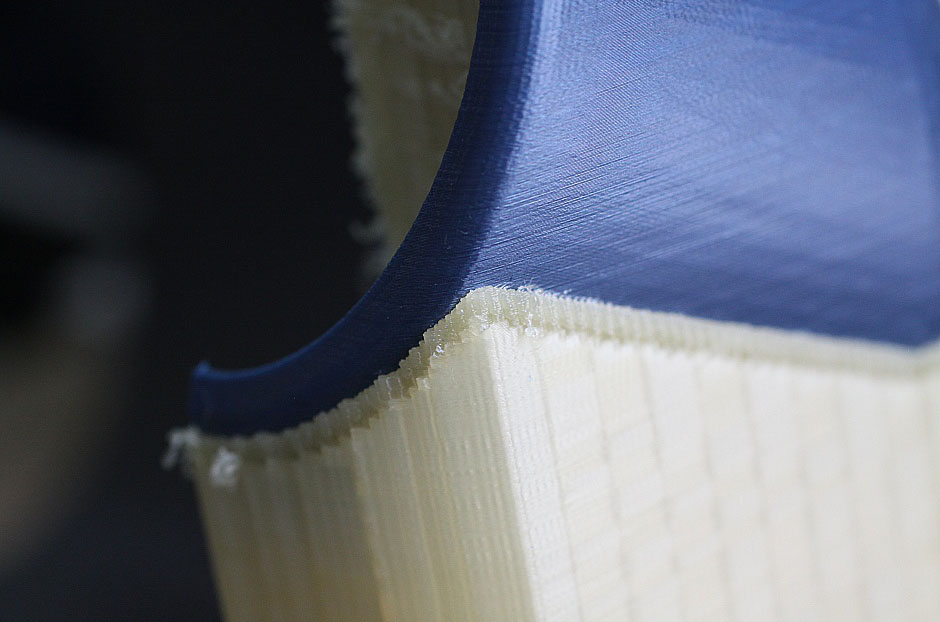

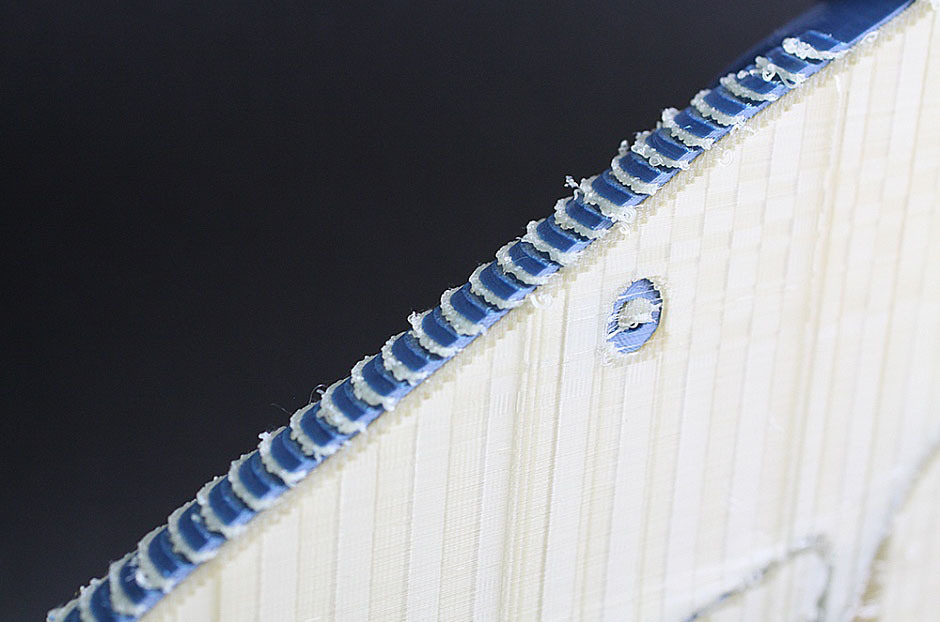

6) Растворяем материал поддержки (PVA) в тёплой воде (не более 30C градусов).

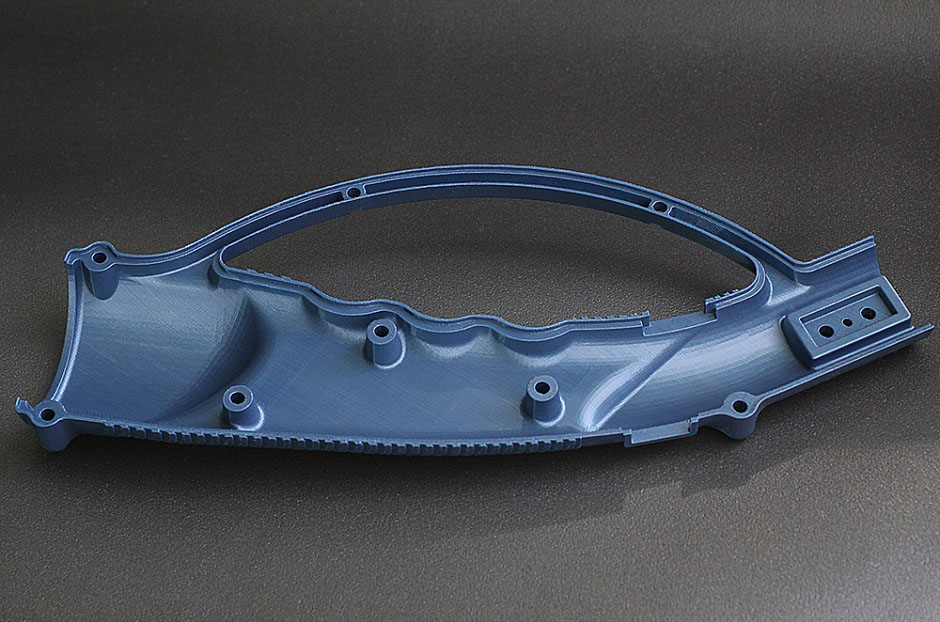

7) Готово!
