Оснастка для сборки автомобильных фильтров в 16 раз дешевле фрезерованной

Компания «Кварк-Фильтр» производит автомобильные фильтры. Для сборки фильтрующего элемента используют специальную оснастку — «гребёнку», в которую укладывают гофрированный материал. Раньше такие детали изготавливали из стали или дюралюминия методом фрезерования.

Теперь «гребёнки» печатают из пластика. Изготовление одной детали занимает около 16 часов и обходится примерно в 600 рублей, тогда как стоимость фрезерованного варианта составляет 10 000 – 15 000 рублей.

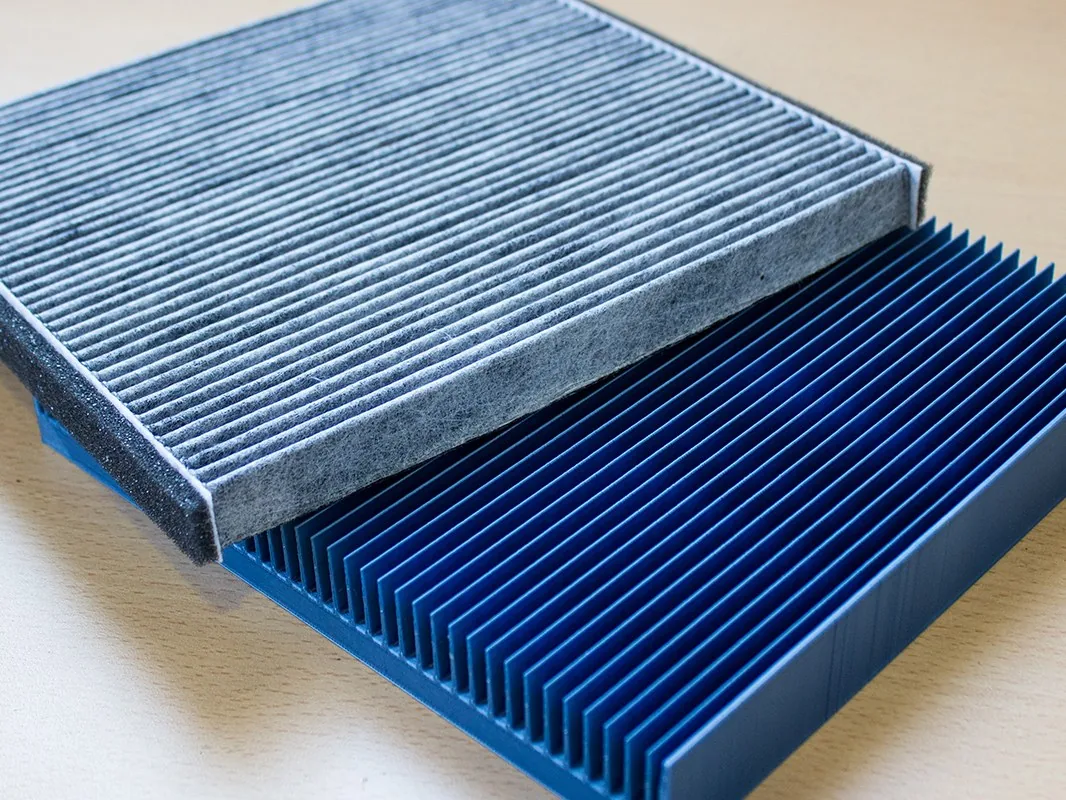

Синяя напечатанная гребёнка и собранный на ней салонный фильтр — Печатная «гребёнка» и собранный на ней салонный фильтр

≈600₽Одна «гребёнка» для сборки фильтра

16часовВремя печати

О проекте

Клиент: «Кварк-Фильтр»
Отрасль заказчика: Машиностроение. Производство автомобильных фильтров
Задача: Технологическая оснастка
Время печати: «Гребёнка» — 16 часов

Задача

Фильтрующий элемент изготавливают из гофрированного материала, сложенного гармошкой. Для его сборки используют специальную оснастку — «гребёнку», между зубьями которой размещают складки.

Традиционно такие детали изготавливают из стали или дюралюминия. Для каждого типоразмера фильтра требуется отдельная «гребёнка», а постоянное расширение ассортимента увеличивает потребность в новой оснастке.

Решение

В компании «Кварк-Фильтр» предложили изготавливать «гребёнки» из пластика методом 3D-печати. Срок производства сопоставим с фрезерованием, однако стоимость одной детали составляет около 600 рублей.

Хотя металлические изделия, как правило, обладают большей прочностью и жёсткостью, пластиковые детали имеют ряд преимуществ: они легче, не подвержены коррозии и дешевле в изготовлении. Кроме того, для их производства не требуется закупать заготовки разных размеров и толщины — оснастку различной геометрии печатают из одного и того же филамента.
«Кварк-Фильтр»

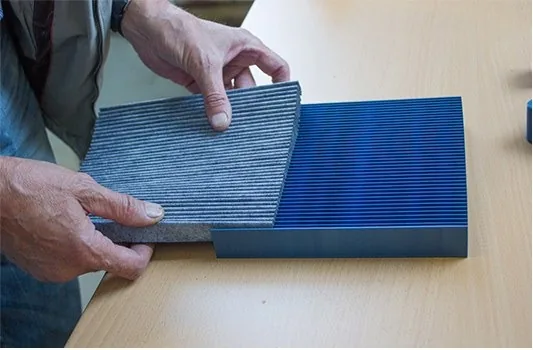

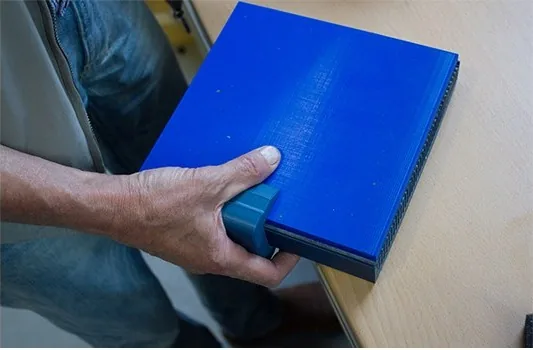

Печатная гребёнка и синий фильтрующий элемент на столе — Гребёнка и собранный на ней элемент

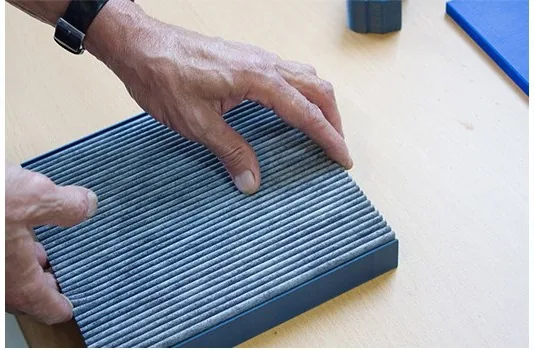

Руки удерживают гребёнку с набранными складками — Гребёнка и собранный на ней элемент

Почему фрезеровка выходит в 16 раз дороже

«Гребёнку» изготавливают из цельной металлической заготовки. Из-за сложной геометрии не все участки доступны для обычного фрезерного инструмента, поэтому зубья формируют на проволочно-вырезном электроэрозионном станке или обрабатывают специальной фрезой.

В стоимость также входят закупка и доставка заготовки, потери материала при обработке и использование нескольких видов оборудования для изготовления одной детали.

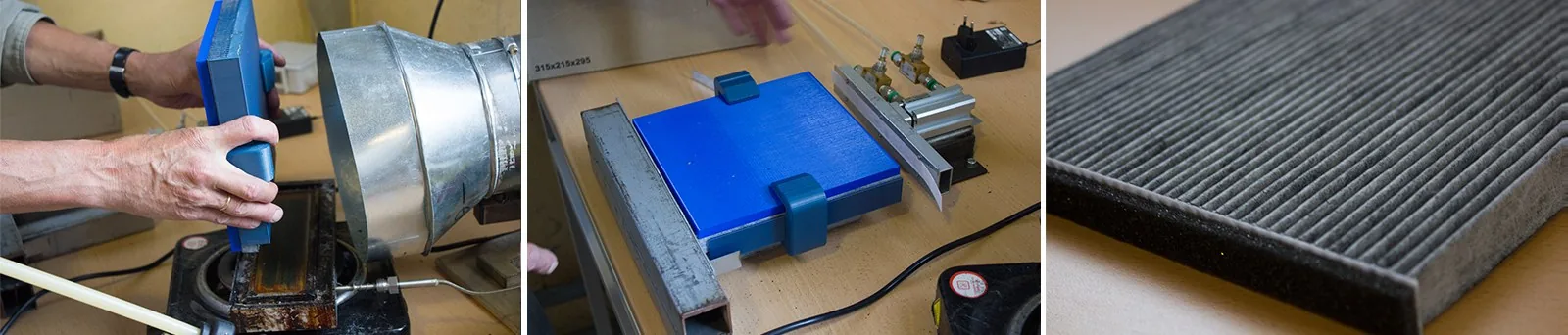

Три кадра с производства: работа с оборудованием, гребёнка на столе, гофра фильтра крупным планом — Производство фильтров

Кому и где может пригодиться

Изготовление сборочной оснастки. Кондукторы, шаблоны, укладчики и ложементы.
Производство с широкой номенклатурой изделий. Выпуск отдельной оснастки для каждого типоразмера.
Изготовление деталей сложной геометрии.
