Промышленный 3D-принтер Оптимум 360

Запчасти, технологическая оснастка и серийные изделия из инженерных пластиков на вашем производстве

1 799 000 ₽с НДС, пусконаладка и обучение включены в стоимость

Что можно изготовить

Применение

Какие детали можно изготавливать самостоятельно

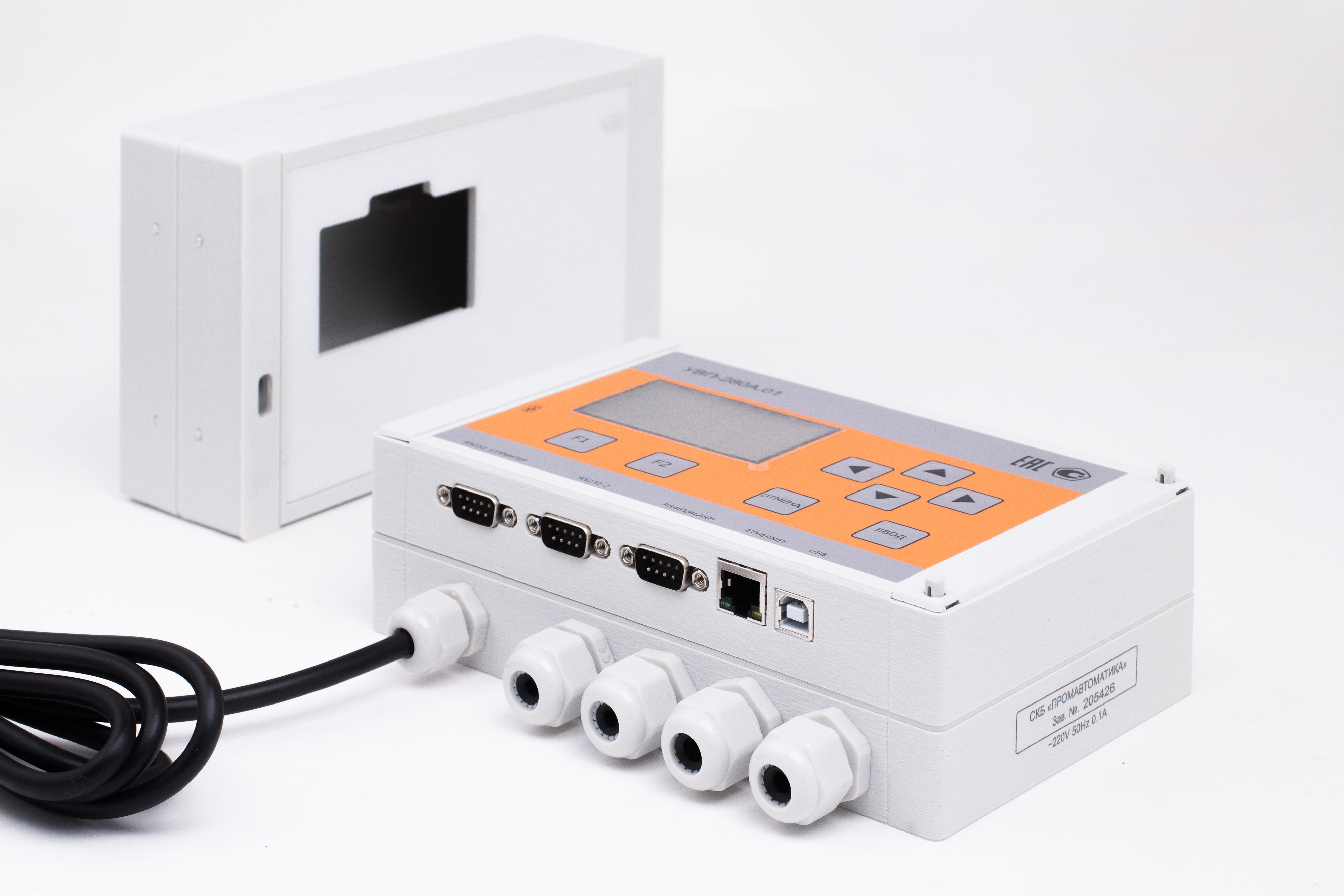

Корпус вычислителя «Промавтоматики», напечатанный из ABS+GF, рядом с готовым прибором

Кейс · серийное производство

Производство корпусов вместо импортных закупок

Корпуса вычислителей закупали в Европе: цены менялись, поставки срывались. Теперь корпус печатают на Оптимуме из ABS+GF

Компания экономит 2,2 млн ₽ в год

Как организован выпуск
Напечатанные из PA6+CF матрица и пуансон в листогибочном прессе

Оснастка

Новый техпроцесс запускается быстрее: матрицы, пуансоны, кондукторы, ложементы, шаблоны

На фото: матрица и пуансон для гибки нержавейки 1,5 мм · PA6+CF

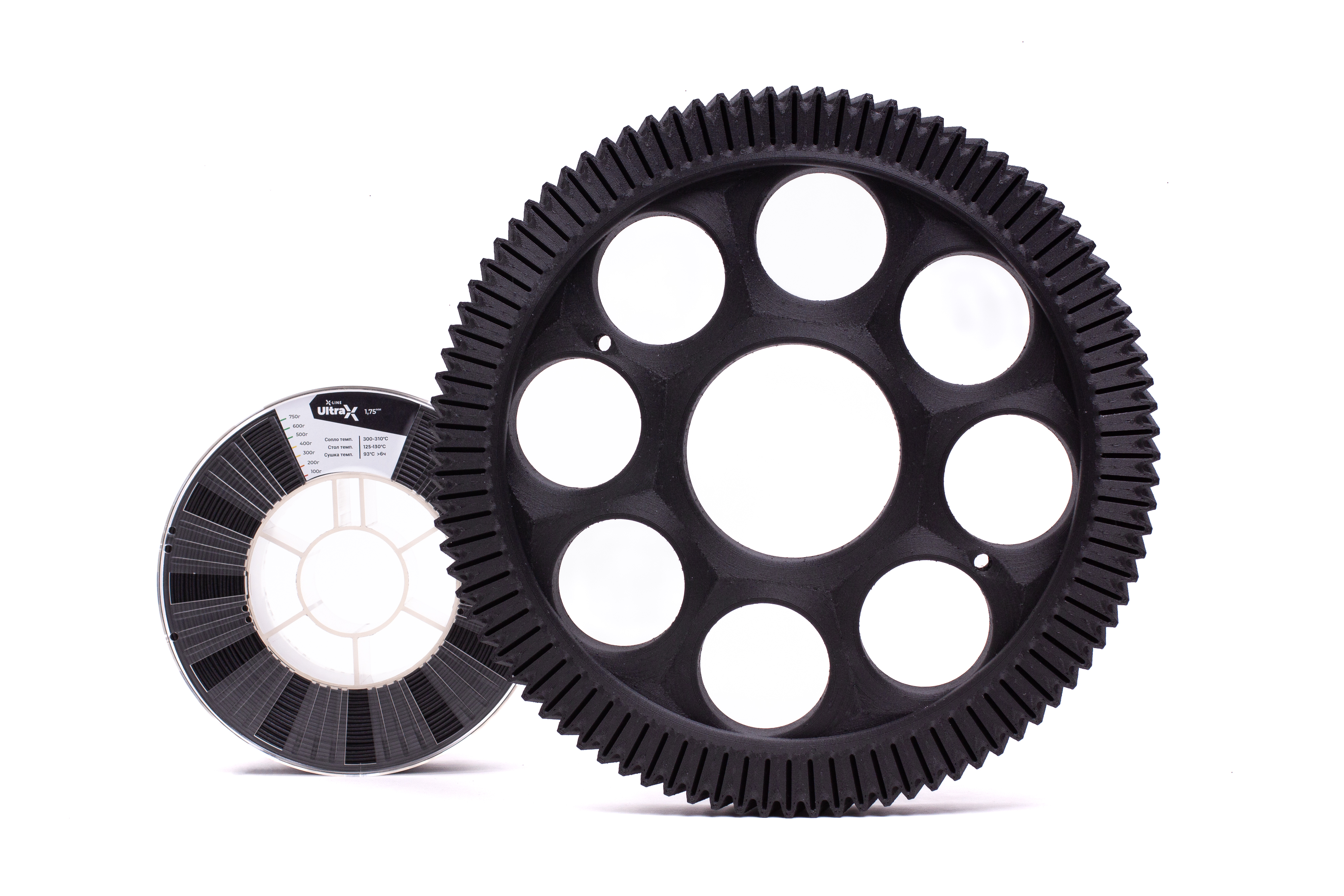

Зубчатое колесо диаметром 330 мм из PA6+CF

Запчасти

Для быстрого ремонта оборудования: шестерни, втулки, держатели, кожухи

На фото: зубчатое колесо · PA6+CF · Ø 330 мм

Своя задача

У меня другая деталь

Опишите деталь или пришлите модель: скажем, подойдёт ли печать

Проверить деталь

Устройство

Как устроен Оптимум 360

  1. до 90 °C

    Активный нагрев камеры

    Активный подогрев камеры помогает поддерживать температуру во время печати, снижая внутренние напряжения и риск деформации детали

  2. до 500 °C

    Два сопла

    Два переключающихся сопла для печати одним или двумя материалами. Клапан блокирует неактивное сопло, датчики контролируют подачу и наличие пластика

  3. до 120 °C

    Температура сушки

    Пластик сушится и хранится в отдельной камере, затем подаётся в печатающую головку по закрытому каналу

Оптимум справа под углом, камера закрыта

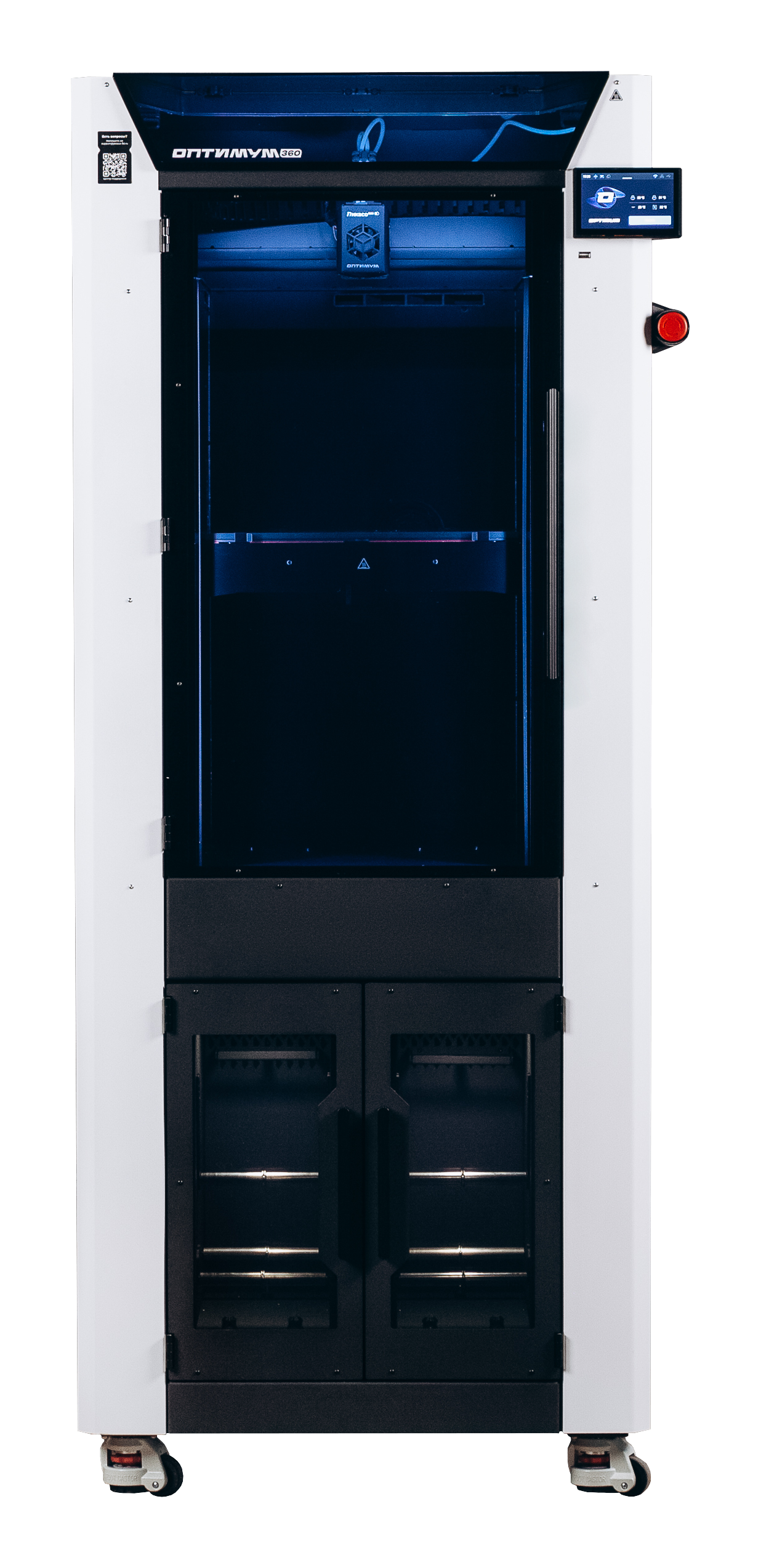

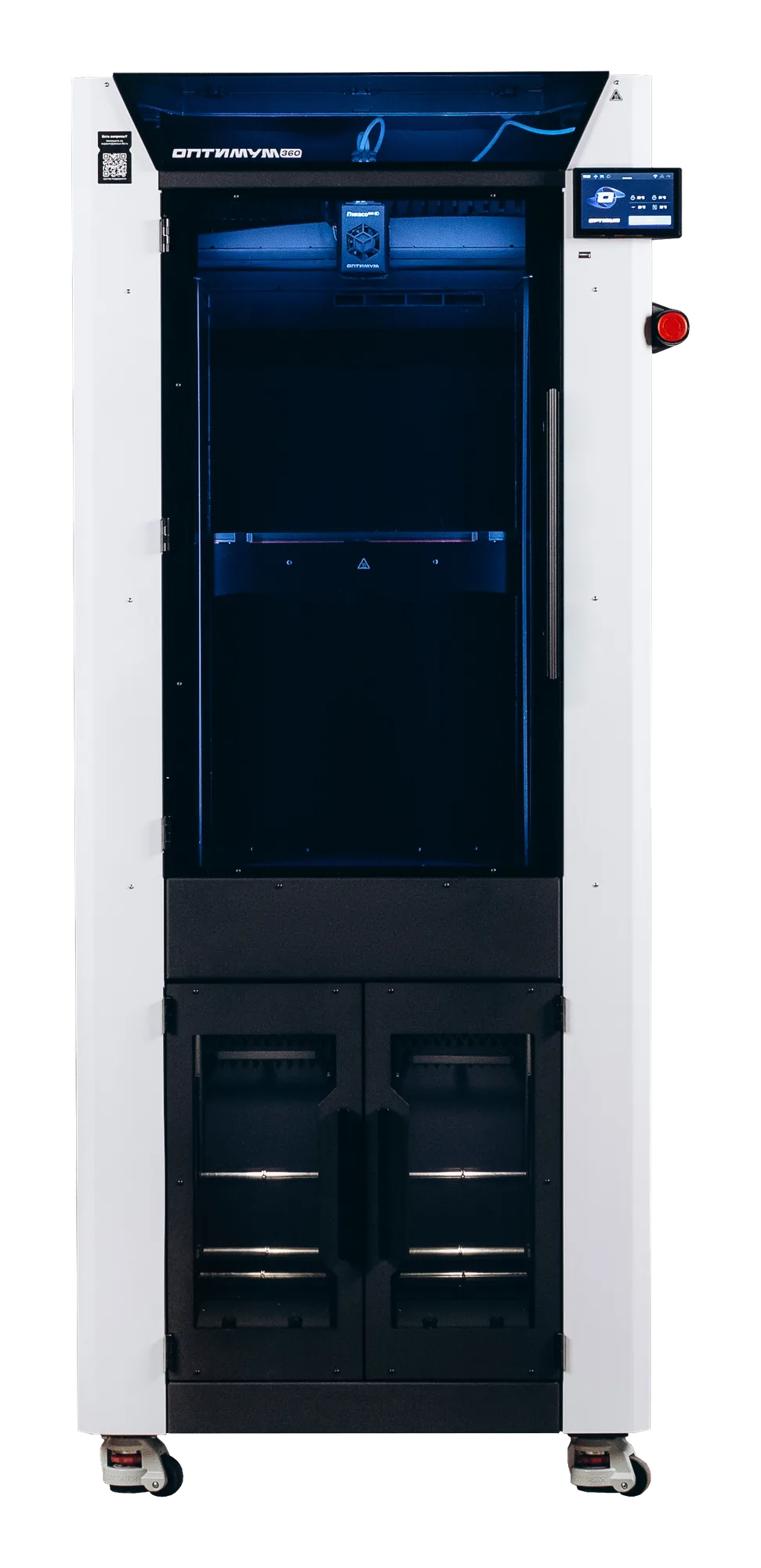

Оптимум спереди, камера закрыта
Оптимум спереди: дверь камеры открыта, внутри напечатанная деталь
Оптимум слева под углом: дверь камеры открыта, внутри деталь
Печатающая головка Оптимума 360: два сопла JetSwitch
Модуль сушки и подачи Оптимума, дверцы закрыты
Модуль сушки: дверцы открыты, в отсеках катушки

Система

Не просто принтер — производственная система

Инженерные пластики

Почему сложно печатать инженерными пластиками?

Воздуховод из влажного PA6+CF: нити и пропускиВоздуховод из PA6+CF после сушки: ровная поверхность

Влажный PA6+CFВлажный

После сушки, подача из модуляПосле сушки

Образец 01Воздуховод из PA6+CF · 2 часа печати

Нажмите, чтобы рассмотреть

Корпус из ABS без подогрева камеры: трещина между слоямиКорпус из ABS, напечатанный с подогревом камеры

Без подогрева камерыБез подогрева

С подогревом камеры, 80 °CКамера 80 °C

Образец 02Корпус из ABS · 199 × 122 × 173,5 мм · 42 часа печати

Нажмите, чтобы рассмотреть

Латунное сопло после 13 часов печати TPU+GF рядом с новым

Латунное сопло после 13 часов печати TPU+GFПосле печати

Латунное сопло до печатиДо печати

Образец 03Износ после 13 часов печати патрубка из TPU+GF

Нажмите, чтобы рассмотреть

Как это работает

Сушка пластика, подогрев камеры и износостойкие сопла помогают снизить риск дефектов при печати инженерными материалами

Почему появляются дефекты при печати инженерными пластиками: разбор в блоге

Точность

Компенсация усадки материала

Кадр анимации: режим Оптимум, замер 200,02 мм в допуске

Изготовление основания корпуса, размер по чертежу 200 ± 0,2 мм: обычная печать и режим Оптимум. Пример: фактическое время и результат зависят от детали

Обычная печать

Режим Оптимум

Обычная печать2 печати · 24 часа

Режим Оптимум1 печать · 12 часов

Пример: фактическое время и результат зависят от детали

Как это работает

Компенсация усадки материала

При использовании материалов и режима печати «Оптимум»

  1. Для материалов линейки «Оптимум» параметры компенсации усадки заранее учтены в профилях печати
  2. Поправка хранится в профиле материала
  3. При использовании соответствующего профиля принтер автоматически применяет компенсацию усадки

Где работаетТолько на Оптимуме 360 с материалами Оптимум, задание в режиме Оптимум в Полигон Х. Результат на вашей детали покажет тестовая печать

Непрерывная печать

Печать не остановится, если закончился пластик

Как это работает

Оптимум сам дозаправляет пруток из сушки или переходит на второе сопло

  1. Датчики контролируют наличие и подачу пластика
  2. Если материал заканчивается, система автоматически подаёт пластик из соседнего доподатчика того же отсека или переключается на второе сопло
  3. Печать продолжается с того же места, без оператора
Где пригодитсяБольшие детали, печать ночью и в выходные, допечатка остатков катушек. Работает с катушками пластика одного типа. Не защищает от проблем с адгезией, поломок и отключения питания. При засоре сопла печать переходит на второе сопло

Выбор

Почему Оптимум, а не другой принтер

Сравнить с
Сравнение Оптимума 360, Дизайнера ХЛ ПРО С2 и Первого Чёрного
ПараметрОптимум 360непрерывная печать из инженерных пластиковДизайнер ХЛ ПРО С2готовые профили в Полигон ХПервый Чёрныйоткрытая платформа
Подача материала непосредственно из модуля сушки в печатающую головкуДва независимых отсека до 120 °CНетОдин отсек до 80 °C, печать с одной катушки
Компенсация усадкиПоправка в профиле материалаНа материалах Оптимум в режиме ОптимумНетНет
Не нужно дежурить у принтераПечать продолжается, когда кончился пластикДозаправка из сушки и переход на второе соплоПереход на второе соплоНет, печать встаёт на паузу
Принтер запустят и научат на нём работатьПусконаладка и обучениеВходят в стоимостьОплачиваются отдельноОплачиваются отдельно
Цена с НДС1 799 000 ₽Запросить КП949 000 ₽599 000 ₽
  • Подача материала непосредственно из модуля сушки в печатающую головку

    Два независимых отсека до 120 °C

    У Дизайнера ХЛ ПРО С2 нет, у Первого Чёрного один отсек до 80 °C

  • Компенсация усадки

    На материалах Оптимум в режиме Оптимум

    У Дизайнера ХЛ ПРО С2 и Первого Чёрного нет

  • Не нужно дежурить у принтера

    Печать продолжается, когда кончился пластик: дозаправка из сушки и переход на второе сопло

    У Дизайнера ХЛ ПРО С2 только переход на второе сопло, у Первого Чёрного печать встаёт на паузу

  • Принтер запустят и научат на нём работать

    Пусконаладка и обучение входят в стоимость

    У Дизайнера ХЛ ПРО С2 и Первого Чёрного оплачиваются отдельно

1 799 000 ₽ с НДС

Запросить КП

Характеристики

Оптимум 360 в цифрах

Характеристики Оптимума 360
ПараметрОптимум 360
Модуль 3D‑печати
Область печати360 × 360 × 610 мм
Печатающая головка2 сопла, JetSwitch
Производительность экструдерадо 36 мм³/⁠с
Диаметр сопла0,5 мм, по запросу 0,3, 0,4 и 0,8 мм
Минимальная толщина слоя0,01 мм
Соплодо 500 °C
Скорость перемещения головкидо 500 мм/⁠с
Платформа печатисъёмная, до 150 °C
Автовыравнивание платформы4 точки, карта высот
Камерадо 90 °C
Модуль сушки и подачи
Температура сушкидо 120 °C
Отсеки сушки и хранения2 шт
Размер отсека150 × 305 × 365 мм
Катушки в отсеке2 × до 1 кг или 1 × 2 кг
Доподатчики4 шт
Оборудование
Габариты нетто730 × 630 × 1700 мм
Вес нетто180 кг
Энергопотребление3200 Вт
ПрограммаПолигон Х
Гарантияот 12 месяцев
Цена с НДС1 799 000 ₽

Запуск

Проверим вашу задачу и запустим принтер

Инженер за ноутбуком рядом с Оптимумом в цехе
  1. 1

    До покупки

    Оценим возможность печати вашей детали

    Оценка бесплатно, тестовая деталь по цене пластика

    • Оценка детали: материал, время печати и ориентировочная себестоимость.
    • Тестовая деталь: изготовим её для проверки в составе вашего изделия.
  2. 2

    Запуск

    Принтер печатает, персонал подготовлен к работе

    В стоимости принтера

    • Пусконаладка от 1 дня.
    • Тестовая печать.
    • Обучение персонала, 1⁠–⁠2 дня.
  3. 3

    После запуска

    Гарантия от 12 месяцев

    • Консультации по работе с принтером от техподдержки.
    • Дистанционная диагностика при неполадках.
    • Сервис в Зеленограде или выезд инженера.
    • Запчасти и материалы на складе.
Проверить деталь

Доставка принтера, дорога и проживание инженера оплачиваются отдельно. Возможно продление гарантии.

Какими материалами можно печатать?

Материалы Оптимум. Профиль и режим готовы, подбирать не нужно. Поправка на усадку уже учтена в профиле. Сырьё проверяют на входе, готовый пруток на выходе.

Инженерные и композитные пластики ПИКАСО 3Д: PA6+CF, PA12+CF, PC, TPU и другие. Для них есть готовые профили в Полигон Х. Компенсации усадки в профиле нет, точность проверяют на конкретной детали.

Пластики других производителей: проверенные, например REC и Filamentarno, и другие, включая PLA, PETG, ASA. Режимы подбирает ваш специалист.

Материалы ПИКАСО 3Д, а также производителей-партнёров можно заказать у нас.

Нужен ли нам специалист по 3D‑печати?

Для работы с принтером нужен ответственный сотрудник. Мы обучаем инженеров и операторов, в том числе без опыта 3D‑печати. В обучение входят оборудование, подготовка моделей в Полигон Х, материалы, базовое обслуживание.

На материалах Оптимум ему не нужно подбирать режимы: материал, профиль и режим уже связаны.

Какие сроки поставки?

Комплектацию, сроки и условия поставки фиксируем в коммерческом предложении.

Запросить КП

Какие требования к помещению?

Температура 15–30 °C, влажность 30–65 %. Ровная прочная поверхность, свободный доступ к принтеру со всех сторон, вдали от вибрации, загрязнений и прямого солнца.

Электропитание: отдельная линия с заземлением и УЗО. Рекомендуем стабилизатор или ИБП с чистой синусоидой и запасом по мощности не менее 30 %. Помещение с хорошей вентиляцией, естественной или принудительной.

Проверим, подходит ли Оптимум 360 для вашей задачи

Опишите задачу: предложим материал и оценим возможность печати. Для первого разговора 3D‑модель не нужна

Демозона

Покажем принтер в работе в офисе в Зеленограде и можем напечатать вашу тестовую деталь. Договоримся о встрече после первой консультации

3D‑модель, чертёж или фото можно отправить после консультации либо сразу на sales@picaso-3d.ru
