Вместо новой машины — новый захват

Фармацевтической компании потребовалось адаптировать машину ROTA для работы с флаконами диаметром более 10 мм. Компания «Продмаш-Нева» модернизировала узел захвата: сначала изготовила пластиковый прототип методом 3D-печати и проверила его непосредственно на оборудовании, а после успешных испытаний выпустила готовые детали из металла.

Напечатанный прототип захвата удерживает два стеклянных флакона — Печатный прототип захвата с флаконами

О проекте

Клиент: «Продмаш-Нева». Работает на рынке пищевого оборудования
Отрасль заказчика: Машиностроение
Задача: Прототипы и проверка

Задача

Машину требовалось адаптировать для работы с флаконами другого диаметра. Производитель не выпускал сменный комплект для нужного типоразмера и предлагал заменить оборудование целиком. Ради одного размера флакона это оказалось слишком дорого.

Второй проблемой оказалась сама конструкция узла удержания: зажимные губки не держали флакон строго вертикально. Перекошенный флакон задевал элементы системы мойки и мог их повредить.

Решение

Узел захвата спроектировали заново и напечатали из пластика. Прототип установили на машину и проверили непосредственно в рабочих условиях.

Испытания показали, что конструкция требует доработки. После внесения изменений напечатали второй прототип и повторно испытали его на оборудовании. Только после успешной проверки детали изготовили из металла, поэтому дополнительная доработка готовых компонентов не потребовалась.

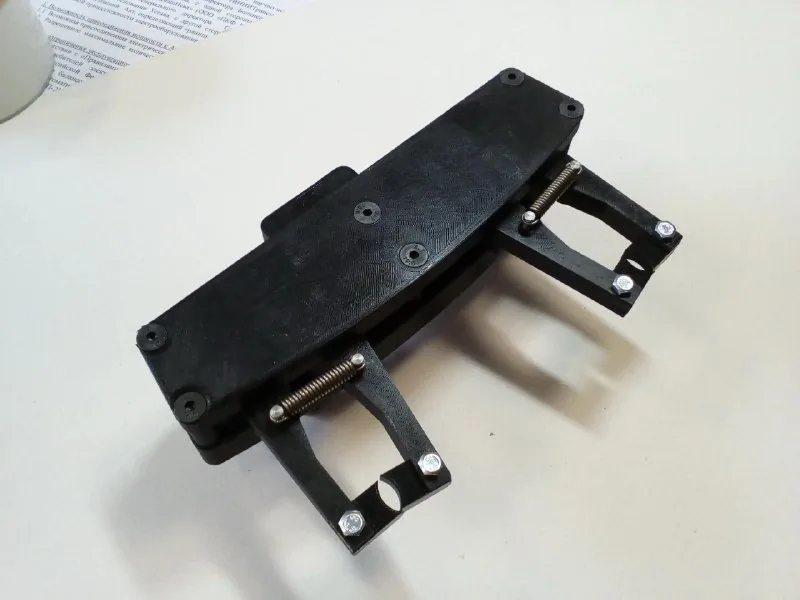

Напечатанный узел захвата в сборе, видны слои печати — Рабочий напечатанный прототип захвата

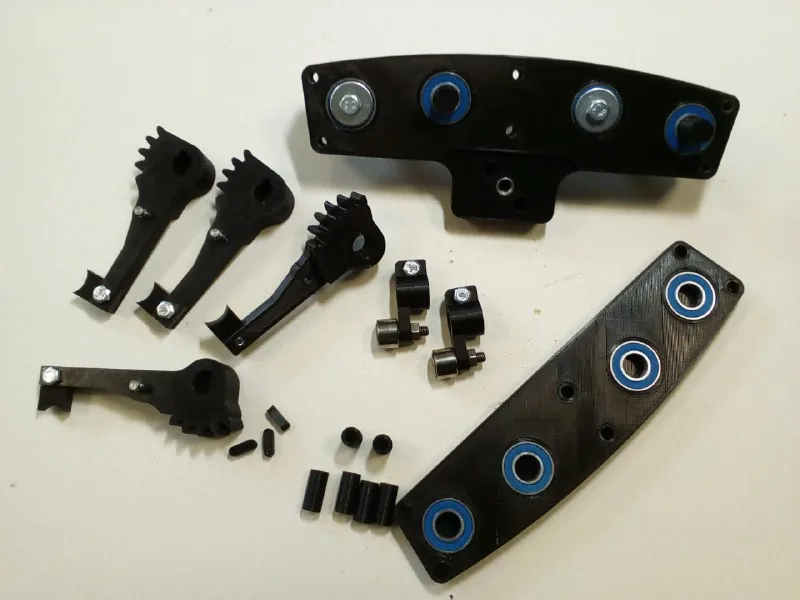

Комплект напечатанных деталей захвата врассыпную, с установленными подшипниками — Комплект деталей в пластике

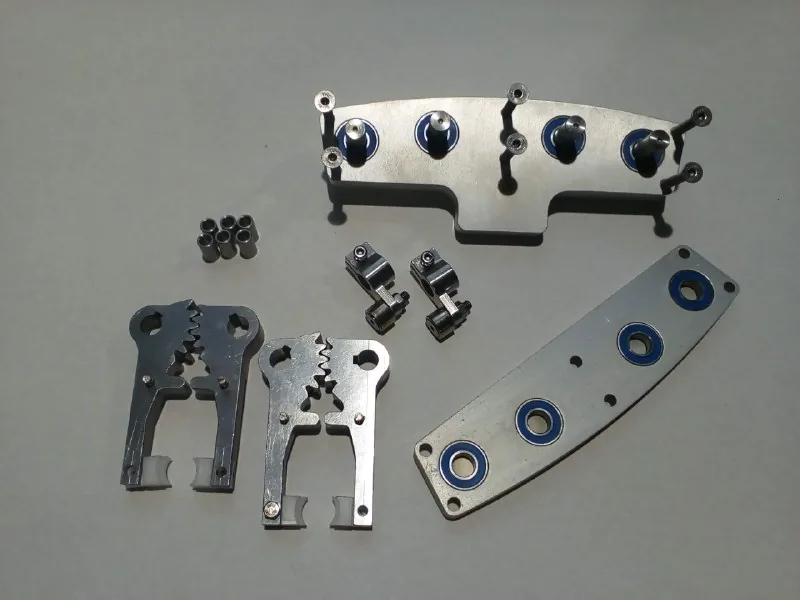

Тот же комплект деталей захвата, изготовленный в металле — Захват из металла

Что проверяли в работе на оборудовании

Не все особенности работы узла можно оценить по 3D-модели, поэтому прототип установили на оборудование и испытали в рабочих условиях.

Совпадение точек крепления. Соответствуют ли отверстия местам установки на машине.
Положение флакона. Удерживается ли он строго вертикально.
Ход рычагов. Правильно ли механизм захвата работает в движении.
Зазоры между элементами. Не задевает ли новая конструкция соседние узлы.

Кому и где может пригодиться

Обслуживание импортного оборудования. Изготовление сменных деталей, если оригинальные комплектующие недоступны.
Переналадка производственных линий. Адаптация оборудования к другому размеру тары, упаковки или заготовки.

Что учесть

Прототип нужен, чтобы оценить конструкцию, но не долгосрочную эксплуатацию. На нём проверяют геометрию и совместимость с соседними узлами.
Перепечатать деталь из пластика дешевле, чем переделать её на станке с ЧПУ.

Подойдёт ли 3D-печать для вашей детали?

Расскажите про задачу — ответим, подходит ли печать, подберём материал и посчитаем время печати и себестоимость.
