Направляющую цепной лебёдки доработали через несколько часов после испытания

Компания LevelUp разрабатывает и производит цепные лебёдки для подъёма светового оборудования, декораций и сценических конструкций. Инженерам понадобилась направляющая, которая не даст цепи повредить механизм при перекручивании. Определить подходящую форму только по 3D-модели было невозможно, поэтому прототипы печатали непосредственно на производстве и испытывали на лебёдке.

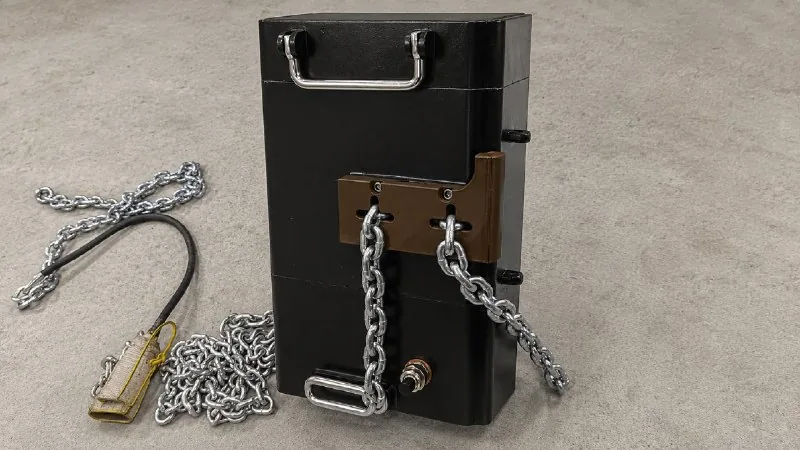

Напечатанная направляющая установлена на цепной лебёдке, цепь проходит через неё — Печатный образец направляющей на лебёдке

О проекте

Клиент: LevelUp — цепные лебёдки для подъёма светового оборудования, декораций и сценических конструкций
Отрасль заказчика: Машиностроение. Производство сценического оборудования
Задача: Прототипы и проверка
Оборудование: Дизайнер Х

Задача

Цепная лебёдка используется для подъёма светового оборудования, декораций и сценических конструкций. Во время работы цепь может перекручиваться и повреждать механизм. Чтобы предотвратить это, инженерам требовался направляющий элемент.

Рассчитать взаимодействие такой детали с реальной цепью во всех режимах работы затруднительно. Поэтому каждый вариант необходимо было устанавливать на лебёдку и проверять в действии.

Решение

Прототипы печатали непосредственно на производственной площадке. Каждый вариант испытывали в разных режимах работы, после чего корректировали 3D-модель и изготавливали следующую версию. Обновлённая деталь была готова к повторным испытаниям уже через несколько часов.

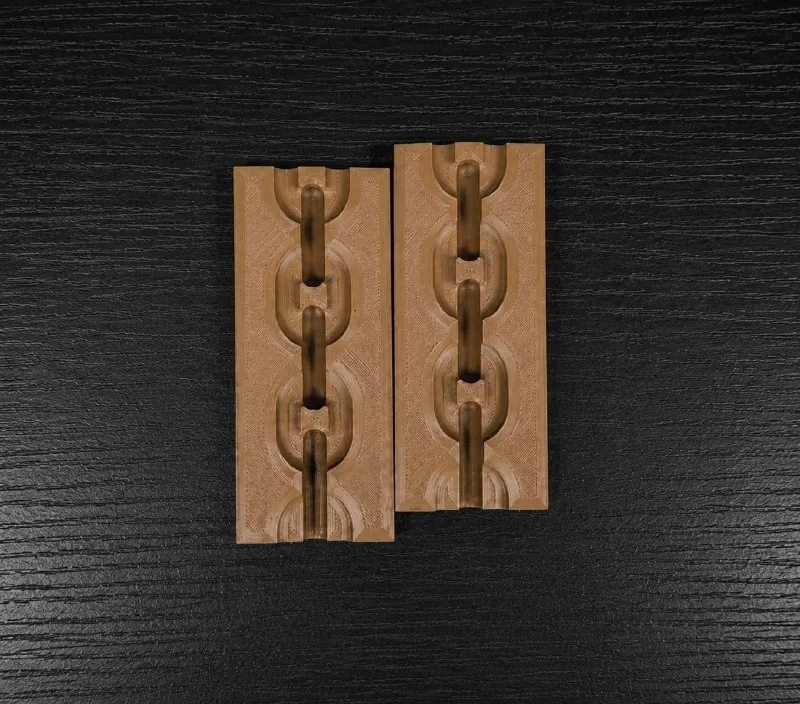

Две напечатанные направляющие для цепи на чёрном фоне — Печатные образцы направляющей: канал под цепь и посадочные плоскости

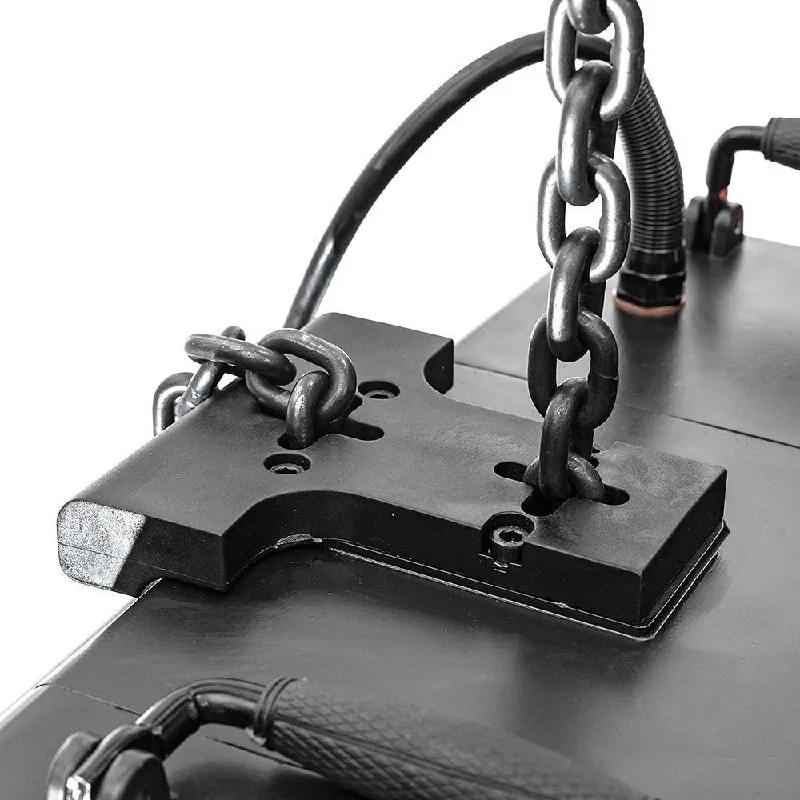

Направляющая на корпусе лебёдки, цепь заведена через неё — Направляющая на своём месте, цепь заведена

Результат

Выбранный вариант успешно прошёл испытания на реальном оборудовании и стал основой серийной конструкции, которая используется в сценических лебёдках LevelUp.

3D-печать позволила инженерам за короткий срок изготовить и проверить на действующем механизме несколько вариантов направляющей.

Кому и где может пригодиться

Подъёмное и сценическое оборудование. Направляющие, ограничители и защитные элементы для лебёдок и других механизмов.
Конвейерные и транспортирующие системы. Детали, взаимодействующие с цепями, ремнями и тросами.
Станкостроение и промышленное оборудование. Функциональные прототипы узлов, работу которых необходимо проверять непосредственно на оборудовании.
Опытное производство. Последовательная проверка нескольких вариантов конструкции перед запуском серийного выпуска.

Что учесть

Принтер рядом с рабочим местом конструктора ускоряет разработку. Прототип можно изготовить и испытать в тот же день, а затем оперативно внести изменения.
Деталь необходимо проверять на действующем узле. Взаимодействие направляющей с цепью и механизмом невозможно полностью оценить по цифровой модели, поэтому требуются испытания в разных режимах работы.

Подойдёт ли 3D-печать для вашей детали?

Расскажите про задачу — ответим, подходит ли печать, подберём материал и посчитаем время печати и себестоимость.
